Приклад 3. Розрахунок прокатної балки 045

4) Обчислюємо переміщення осі балки методом початкових параметрів.

Початкові параметри: w_0 = ?, ~~~ phi_0 = ?, ~~~ M_0 = ~-~ 16, ~~~ Q_0 = 0 кН.

Граничні та додаткові умови:

при x = 8 м right ~~w = 0;

при x = 17 м right ~~w = 0.

Використовуючи формули для обчислення прогину осі балки методом початкових параметрів, запишемо:

EI_y w(8) = EI_y w_0 + EI_y phi_0 * 8 + 16 * {{8^2}/{2}} ~-~ 10 * {{(8 ~-~ 4)^3}/{6}} = 0;

EI_y w(17) = EI_y w_0 + EI_y phi_0 * 17 + 16 * {{17^2}/{2}} ~-~ 10 * {{(17 ~-~ 4)^3}/{6}} + 5,56 * {{(17 ~-~ 8)^3}/{6}} +
+ {{4}/{24}} * [(17 ~-~ 11)^4 ~-~ (17 ~-~ 15)^4]= 0.

або

EI_y w_0 + EI_y phi_0 * 8 = ~-~ 405,33;

EI_y w_0 + EI_y phi_0 * 17 = 460,79.

Розв’язуючи систему рівнянь, знаходимо:

EI_y w_0 = ~-~ 1175,7 кН·м 3;   EI_y phi_0 = 96,3 кН·м 2 рад.

Ділимо балку на ділянки та визначаємо значення кута повороту і прогину в характерних точках (на границях ділянок та посередині кожної ділянки,
рис. 2).

Складаємо вирази для кута повороту і прогину для кожної ділянки та обчислюємо значення EI_y phi і EI_y w.

Перша ділянка (0<=x<=4 м)

EI_y phi(x) = 96,3 + 16 * x;

EI_y w(x) = ~-~ 1175,7 + 96,3 * x + 16 * {{x^2}/{2}}.

x = 0

EI_y phi(0) = 96,3 кН·м 2 рад;

EI_y w(0) = ~-~ 1175,7 кН·м 3.

x = 2 м

EI_y phi(2) = 96,3 + 16 * 2 = 128,3 кН·м 2 рад;

EI_y w(2) = ~-~ 1175,7 + 96,3 * 2 + 16 * {{2^2}/{2}} = ~-~ 951,11 кН·м 3.

x = 4 м

EI_y phi(4) = 96,3 + 16 * 4 = 160,3 кН·м 2 рад;

EI_y w(4) = ~-~ 1175,7 + 96,3 * 4 + 16 * {{4^2}/{2}} = 662,52 кН·м 3.

Друга ділянка (4<x<=8 м)

EI_y phi(x) = 96,3 + 16 * x ~-~ 10 * {{(x ~-~ 4)^2}/{2}};

EI_y w(x) = ~-~ 1175,7 + 96,3 * x + 16 * {{x^2}/{2}} ~-~ 10 * {{(x ~-~ 4)^3}/{6}}.

x = 6 м

EI_y phi(6) = 96,3 + 16 * 6 ~-~ 10 * {{(6 ~-~ 4)^2}/{2}} = 172,3 кН·м 2 рад;

EI_y w(6) = ~-~ 1175,7 + 96,3 * 6 + 16 * {{6^2}/{2}} ~-~ 10 * {{(6 ~-~ 4)^3}/{6}} = ~-~ 323,26 кН·м 3.

x = 8 м

EI_y phi(8) = 96,3 + 16 * 8 ~-~ 10 * {{(8 ~-~ 4)^2}/{2}} = 144,3 кН·м 2 рад;

EI_y w(8) = ~-~ 1175,7 + 96,3 * 8 + 16 * {{8^2}/{2}} ~-~ 10 * {{(8 ~-~ 4)^3}/{6}} = 0 кН·м 3.

Третя ділянка (8<x<=11 м)

EI_y phi(x) = 96,3 + 16 * x ~-~ 10 * {{(x ~-~ 4)^2}/{2}} + 5,56 * {{(x ~-~ 8)^2}/{2}};

EI_y w(x) = ~-~ 1175,7 + 96,3 * x + 16 * {{x^2}/{2}} ~-~ 10 * {{(x ~-~ 4)^3}/{6}} + 5,56 * {{(x ~-~ 8)^3}/{6}}.

x = 9,5 м

EI_y phi(9,5) = 96,3 + 16 * 9,5 ~-~ 10 * {{(9,5 ~-~ 4)^2}/{2}} + 5,56 * {{(9,5 ~-~ 8)^2}/{2}} = 103,3 кН·м 2 рад;

EI_y w(9,5) = ~-~ 1175,7 + 96,3 * 9,5 + 16 * {{9,5^2}/{2}} ~-~ 10 * {{(9,5 ~-~ 4)^3}/{6}} + 5,56 * {{(9,5 ~-~ 8)^3}/{6}} = 186,94 кН·м 3.

x = 11 м

EI_y phi(11) = 96,3 + 16 * 11 ~-~ 10 * {{(11 ~-~ 4)^2}/{2}} + 5,56 * {{(11 ~-~ 8)^2}/{2}} = 52,3 кН·м 2 рад;

EI_y w(9,5) = ~-~ 1175,7 + 96,3 * 11 + 16 * {{11^2}/{2}} ~-~ 10 * {{(11 ~-~ 4)^3}/{6}} + 5,56 * {{(9,5 ~-~ 8)^3}/{6}} = 304,89 кН·м 3.

Четверта ділянка (11<x<=15 м)

EI_y phi(x) = 96,3 + 16 * x ~-~ 10 * {{(x ~-~ 4)^2}/{2}} + 5,56 * {{(x ~-~ 8)^2}/{2}} + {{4}/{6}} * (x ~-~ 11)^3;

EI_y w(x) = ~-~ 1175,7 + 96,3 * x + 16 * {{x^2}/{2}} ~-~ 10 * {{(x ~-~ 4)^3}/{6}} + 5,56 * {{(x ~-~ 8)^3}/{6}} + {{4}/{24}} * (x ~-~ 11)^4.

x = 13 м

EI_y phi(13) = 96,3 + 16 * 13 ~-~ 10 * {{(13 ~-~ 4)^2}/{2}} + 5,56 * {{(13 ~-~ 8)^2}/{2}} + {{4}/{6}} * (13 ~-~ 11)^3 = ~-~ 25,93 кН·м 2 рад;

EI_y w(13) = ~-~ 1175,7 + 96,3 * 13 + 16 * {{13^2}/{2}} ~-~ 10 * {{(13 ~-~ 4)^3}/{6}} + 5,56 * {{(13 ~-~ 8)^3}/{6}} + {{4}/{24}} * (13 ~-~ 11)^4 = 331,56 кН·м 3.

x = 15 м

EI_y phi(15) = 96,3 + 16 * 15 ~-~ 10 * {{(15 ~-~ 4)^2}/{2}} + 5,56 * {{(15 ~-~ 8)^2}/{2}} + {{4}/{6}} * (15 ~-~ 11)^3 = ~-~ 89,93 кН·м 2 рад;

EI_y w(15) = ~-~ 1175,7 + 96,3 * 15 + 16 * {{15^2}/{2}} ~-~ 10 * {{(15 ~-~ 4)^3}/{6}} + 5,56 * {{(15 ~-~ 8)^3}/{6}} + {{4}/{24}} * (15 ~-~ 11)^4 = 210,67 кН·м 3.

П'ята ділянка (15<x<=17 м)

EI_y phi(x) = 96,3 + 16 * x ~-~ 10 * {{(x ~-~ 4)^2}/{2}} + 5,56 * {{(x ~-~ 8)^2}/{2}} + {{4}/{6}} * [(x ~-~ 11)^3 ~-~ (x ~-~ 15)^3];

EI_y w(x) = ~-~ 1175,7 + 96,3 * x + 16 * {{x^2}/{2}} ~-~ 10 * {{(x ~-~ 4)^3}/{6}} + 5,56 * {{(x ~-~ 8)^3}/{6}} + {{4}/{24}} * [(x ~-~ 11)^4 ~-~ (x ~-~ 15)^4].

x = 16 м

EI_y phi(16) = 96,3 + 16 * 16 ~-~ 10 * {{(16 ~-~ 4)^2}/{2}} + 5,56 * {{(16 ~-~ 8)^2}/{2}} +
+ {{4}/{6}} * [(16 ~-~ 11)^3 ~-~ (16 ~-~ 15)^3]= ~-~ 107,26 кН·м 2 рад;

EI_y w(16) = ~-~ 1175,7 + 96,3 * 16 + 16 * {{16^2}/{2}} ~-~ 10 * {{(16 ~-~ 4)^3}/{6}} + 5,56 * {{(16 ~-~ 8)^3}/{6}} +
+ {{4}/{24}} * [(16 ~-~ 11)^4 ~-~ (16 ~-~ 15)^4]= 111,11 кН·м 3.

x = 17 м

EI_y phi(17) = 96,3 + 16 * 17 ~-~ 10 * {{(17 ~-~ 4)^2}/{2}} + 5,56 * {{(17 ~-~ 8)^2}/{2}} +
+ {{4}/{6}} * [(17 ~-~ 11)^3 ~-~ (17 ~-~ 15)^3]= ~-~ 113,04 кН·м 2 рад;

EI_y w(17) = ~-~ 1175,7 + 96,3 * 17 + 16 * {{17^2}/{2}} ~-~ 10 * {{(17 ~-~ 4)^3}/{6}} + 5,56 * {{(17 ~-~ 8)^3}/{6}} +
+ {{4}/{24}} * [(17 ~-~ 11)^4 ~-~ (17 ~-~ 15)^4]= 0 кН·м 3.

За визначеними ординатами будуємо епюри EI_y phi та EI_y w (рис. 2).

5) Графоаналітичний метод.

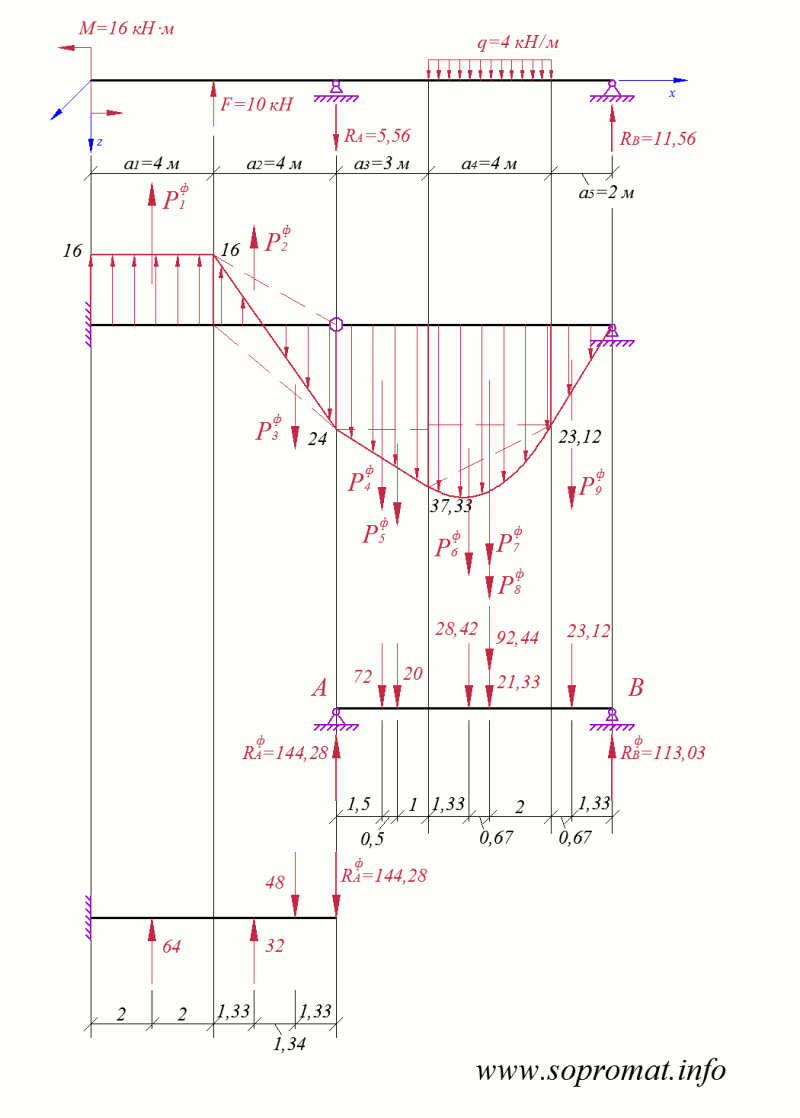

Графоаналітичним методом визначаємо кут повороту та прогин перерізу при x = 4 м. Креслимо фіктивну балку (рис. 4), завантажуємо її розподіленим фіктивним навантаженням (епюрою згинальних моментів), яке замінюється фіктивними рівнодіючими:

{P_1}ф~ = 4 * 16 = 64 кН·м 2;   {P_2}ф~ = {1/2} * 4 * 16 = 32 кН·м 2;

{P_3}ф~ = {1/2} * 4 * 24 = 48 кН·м 2;   {P_4}ф~ = 24 * 3 = 72 кН·м 2;

{P_5}ф~ = {1/2} * 3 * (37,33 ~-~ 24) = 20 кН·м 2;   {P_6}ф~ = {1/2} * 4 * (37,33 ~-~ 23,12) = 28,42 кН·м 2;

{P_7}ф~ = 23,12 * 4 = 92,44 кН·м 2;   {P_8}ф~ = {ql^3}/{12} = {4 * 4^3}/{12} = 21,33 кН·м 2;

{P_9}ф~ = {1/2} * 2 * 23,12 = 23,12 кН·м 2.

графо-аналітичний метод визначення переміщень при згині

Рис. 4

Обчислюємо фіктивні опорні реакції:

sum{~}{~}{M_A} = 0,~~ ~-~ R_Bф*9 + 72*1,5 + 20*2 + 28,42*4,33 + (92,44 + 21,33)*5 + 23,12*7,67 = 0,
~~ R_Bф~= 113,03 кН·м 2;

sum{~}{~}{M_B} = 0,~~ R_Aф*9 ~-~ 72*7,5 ~-~ 20*7 ~-~ 28,42*4,67 ~-~ (92,44 + 21,33)*4 ~-~
~-~ 23,12*1,33 = 0,
~~ R_Aф~= 144,28 кН·м 2.

Виконуємо перевірку: sum{~}{~}{F_z} = 0,~~ ~-~ 144,28 + 72 + 20 + 28,42 + 92,44 + 21,33 + 23,12 ~-~ 113,03 = 0.

Визначаємо значення EI_y phi та EI_y w при x = 4 м:

EI_y phi = 144,28 + 48 ~-~ 32 = 160,28 кН·м 2 рад;

EI_y w = ~-~ 144,28 * 4 ~-~ 48 * 2,67 + 32 * 1,33 = ~-~ 662,72 кН·м 3.

6) Метод Мора.

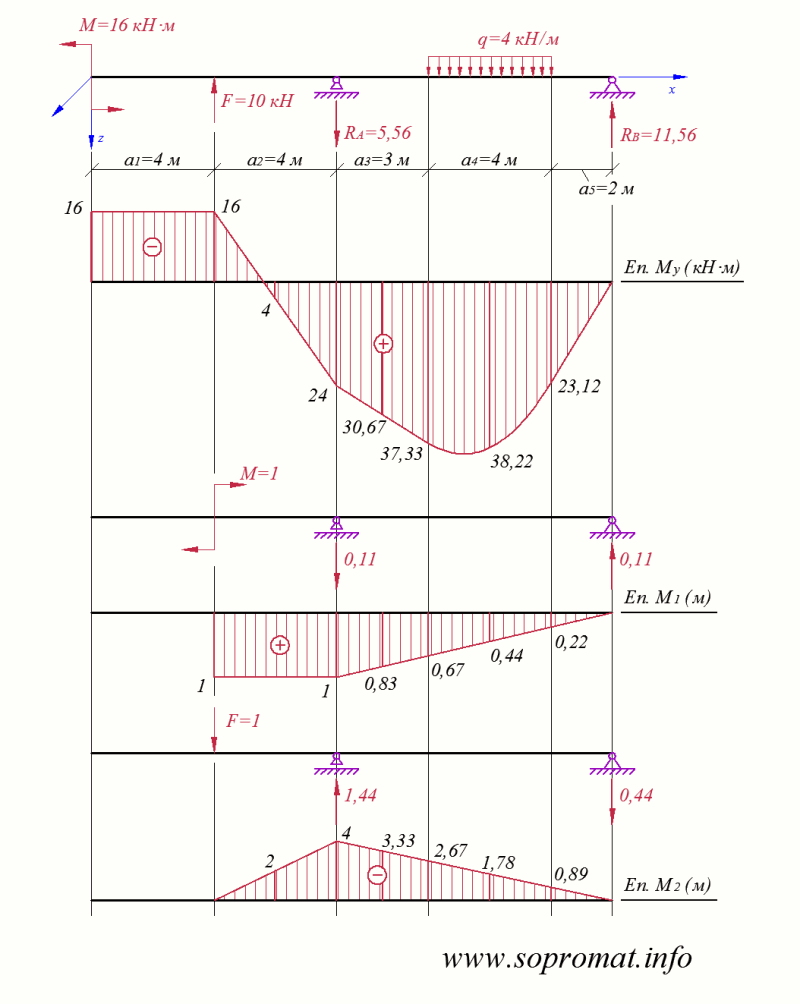

Для визначення кута повороту та прогину в перерізі при x = 4 м методом Мора розглядаємо три стани балки: вантажний та два одиничних (рис. 5).

метод мора визначення переміщень при згині

Рис. 5

Перемножуючи епюри M_1 та M_2 на епюру M_y (з використанням правила Верещагіна та формули Сімпсона-Корноухова) отримуємо:

EI_y phi = int{0}{l}{M_1 M_y dx} = 4 * 4 * 1 + {3/6} * (24 * 1 + 4 * 30,67 * 0,83 + 37,33 * 0,66) ++ {4/6} * (37,33 * 0,66 + 4 * 38,22 * 0,44 + 23,12 * 0,22) + {1/2} * 2 * 23,12 * {2/3} * 0,22 = 159,72 кН·м 2 рад;

EI_y w = int{0}{l}{M_2 M_y dx} = ~-~ {4/6} * (4 * 4 * 2 + 24 * 4) ~-~ {3/6} * (24 * 4 + 4 * 30,67 * 3,33 + 37,33 * 2,67) ~-~~-~ {4/6} * (37,33 * 2,67 + 4 * 38,22 * 1,78 + 23,12 * 0,89) ~-~ {1/2} * 2 * 23,12 * {2/3} * 0,89 = ~-~ 662,73 кН·м 3.

Обчислюємо дійсні значення кута повороту та прогину в перерізі x = 4 м:

згинальна жорсткість балки E I_y = 2*10^8 * 2790*10^{-8} = 5580 кН·м 2;

phi = {{160,3}/5580} = 28,73*10^{-3} рад;

w = {{~-~ 662,52}/5580} = ~-~ 118,73*10^{-3} м~= ~-~ 118,73 мм.
