Построение эпюр усилий онлайн 051

Інструкція.

Программа позволяет определить опорные реакции и построить эпюры внутренних усилий для двухопорной и консольной балки.

Дальнейшие инструкции будут приведены на примере балки на двух опорах.

1. Выберите условия крепления концов балки. Возможны варианты - свободный, шарнир и жесткое. В нашем примере левый и правый конец стержня не имеют креплений, поэтому выбираем вариант "свободный".

Если по ошибке был выбран другой вариант, нажимаем на кнопку "Новая схема".

2. Указываем длину балки и координаты опор. Длина балки равна "13", а координаты опор от левого конца балки, в соответствии к опоры A - "2" и к опоре B - "11".

3. Указываем нагрузку.
Выбираем количество сосредоточенных моментов - "2". В таблице вводим значения моментов и их координаты от левого конца балки. M1=40, a1=6 и M2=-20, a2=13 (момент который вращается против часовой стрелки - положительный, по - отрицательный).
Выбираем количество сосредоточенных сил - "2". В таблице вводим значение сил и их координаты. F1=9, b1=0 и F2=6.93, b2=9 (сила направленная вниз - положительная, вверх - отрицательная).
Выбираем количество равномерно распределенной нагрузки - "1". В таблице вводим значение РРН, координаты начала и конца РРН. q1=12, c1=2 та d1=8 (РРН направлена вниз - положительная, вверх - отрицательная).

4. Нажимаем на кнопку "Построить эпюры". После нажатия определяются опорные реакции и строятся эпюры усилий. Если нужно определить усилия в произвольном сечении, введите координату в форму. Если нужно, задайте точность расчета и выберите правое или левое сечение.

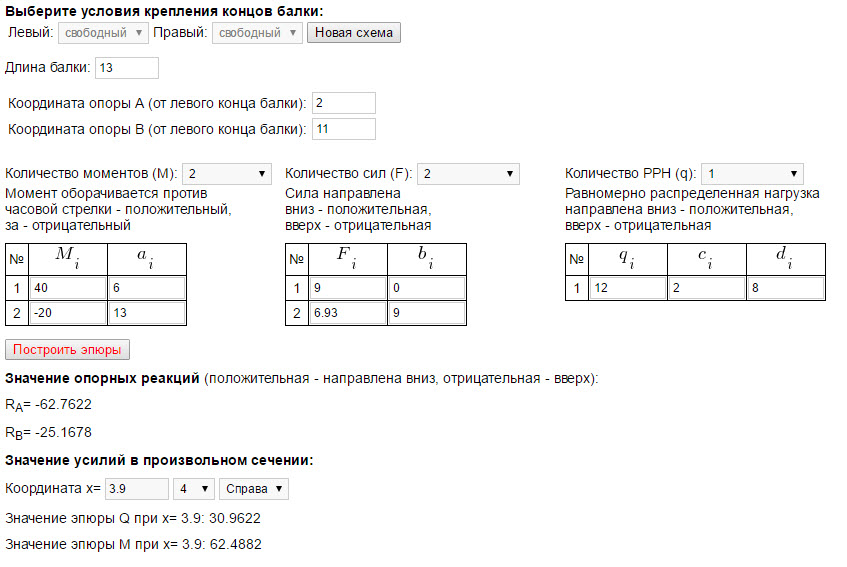

Скриншот к примеру: заполнения формы построение эпюр усилий онлайн

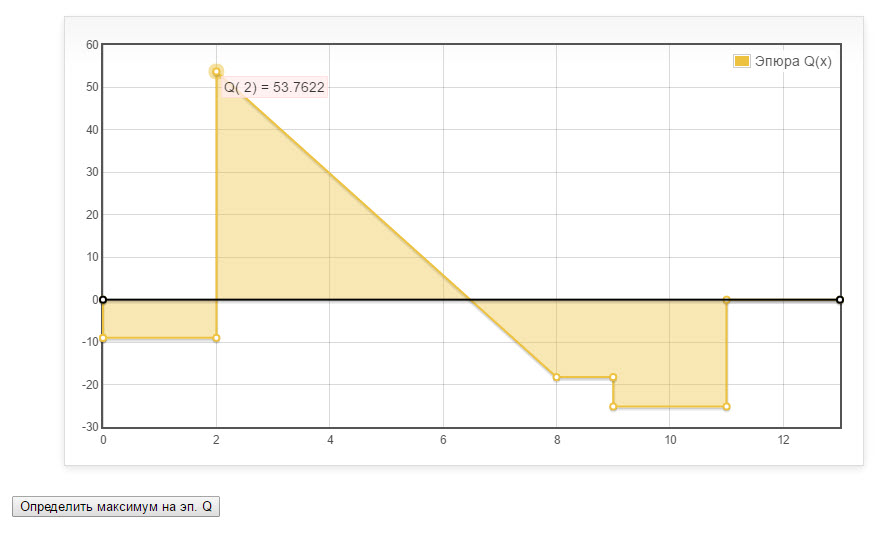

Скриншот к примеру (эпюра поперечных сил): эпюра поперечных сил онлайн расчет

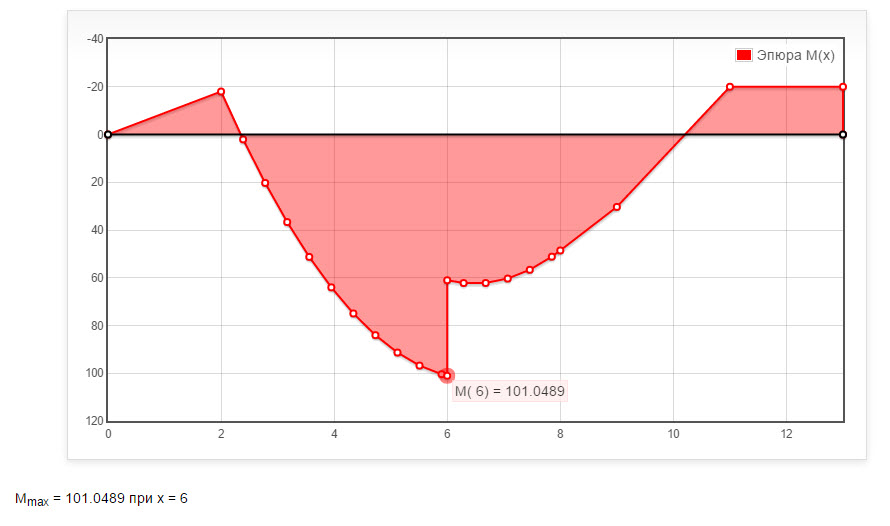

Скриншот к примеру (эпюра изгибающих моментов): эпюра изгибающих моментов онлайн расчет

Задайте длину и условия крепления балки:
Координата опоры A (от левого конца балки):
Координата опоры B (от левого конца балки):
Задайте нагрузки на балку:
Момент оборачивается против часовой стрелки - положительный, за - отрицательный.
M_i a_i
Сила направлена вниз - положительная, вверх - отрицательная.
F_i b_i
Равномерно распределенная нагрузка направлено вниз - положительное, вверх - отрицательное.
q_i c_i d_i
Значение опорных реакций (положительная - направлена вниз, отрицательная - вверх):

RA =

RB =

Значение усилий в произвольном сечении:

Координата x=

Значение эпюры Q при x= :

Значение эпюры M при x= :

Эпюра поперечных сил:
Эпюра изгибающих моментів:
